EOCRI3DM/IFDM智能保护器功能整理
i3DM/iFDM 低频检测 (LFd) 功能要点整理
依据 i3DM/iFDM 资料：逆变器、SCR 控制负载，可在 Hidden Menu 设置LFd YE，复杂工况建议联系技术支持。
一、适用场景定位
nEOCR 适用频率范围 20～400Hz，具备低频运行模式可选。LFd（低频检测）不是工频电机默认必开选项，是变频 / 低频工况针对性参数。
表格
| 场景 | LFd 设置原则 |
|---|
| 普通工频稳定运行 | 不建议默认开启 |
| 变频器 / SCR 可控硅驱动负载 | 可考虑设置 LFd YE，或咨询技术支持 |
| 20‑400Hz 变频工况 | 产品支持该工况，需按项目实际配置，不强制开启 |
| 需要 SH 短路保护 | LFd 低频模式与 SH 互斥，不可同时启用 |
安装提示：nEOCR 搭配变频器，推荐安装在变频器二次侧（输出侧），最终以项目接线、产品手册为准。
二、为什么不能见到变频器就直接打开 LFd
启用 LFd 需要综合 4 项条件：完整产品型号、互感器安装位置、实际输出频率、现场保护需求。同样是变频器项目，工况差异大，参数不能一刀切。
参考建议：运行频率低于 20Hz，建议开启 LFd。
三、LFd 低频模式与 SH 短路保护互斥关系
开启低频运行模式 → SH 短路保护功能无法配置
开启 SH 短路保护 → 低频运行模式不可启用
现场如果既要求低频运行，又需要短路保护 SH，不能直接两项同时勾选，必须重新评估整套保护方案。
四、建议联系厂家技术支持的情况
出现以下任意场景，不要仅凭文档自行定参，结合现场波形、工况核对参数：
变频器输出频率变化范围大
现场谐波显著
项目同时需要 SH 短路保护 + 低频工况
保护器频繁误动作、保护逻辑异常
FAQ
Q：使用变频器就必须打开 LFd 吗？A：不是硬性规定。资料提示变频器 / SCR 场景可设置LFd YE或咨询技术支持；频率低于 20Hz 建议开启。
Q：LFd 和 SH 能不能同时启用？A：资料明确二者互斥，不可以同时设置。
Q：保护器装在变频器前端还是后端？A：手册推荐搭配变频器时安装在变频器二次侧（输出侧），实际以项目接线与产品说明书为准。
EOCRI3DM/IFDM智能保护器功能整理
新增短路保护（SH功能）：内置MCU实现毫秒级响应（5-20毫秒），可记录最后三次故障电流值及原因
监测精度优化：高精度电流互感器（CT）支持三相电流实时监测，扩展Modbus RS-485通讯协议，兼容工业物联网系统
显示增强：新增电流幅值图、故障原因循环显示，支持多种复位方式
EOCRI3DM：一体式设计，集成保护模块与显示单元，适合空间受限的固定柜安装

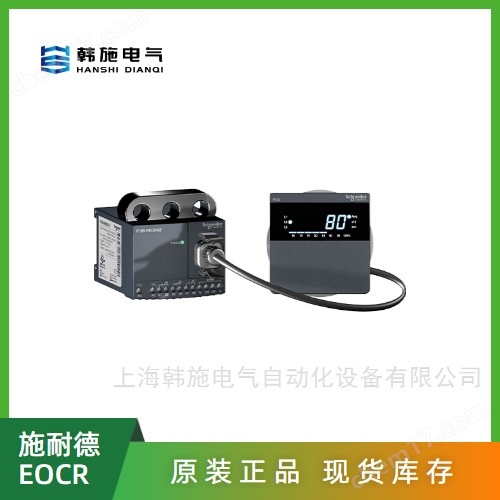

EOCRIFDM：分体式结构，显示面板（PDM）可远程安装，断连时仍能提供基础保护功能
I3DM：适用于标准化配电柜集成，如建筑、电力行业
IFDM：分体设计更适合高危行业（如化工、矿山）的远程监控与复杂布线环境
两者均支持窗口型（W）、贯穿型（H）、端子型（T）穿线方式，电压范围扩展至AC/DC 100-240V
升级后替代旧款I3MS/IFMS型号，新增滤波功能提升抗干扰能力
保护功能：过载、缺相、堵转等传统功能相同，仅IFDM因分体特性支持更灵活的远程排查
隐藏菜单：可通过“ESC+SET"键进入高级设置，调整保护参数或恢复出厂配置
两款产品核心功能趋同，差异集中于物理形态与安装灵活性，用户可根据实际需求选择：
